DH-YKS4941剩余電流式電氣火災監控探測器技術指標說明
一、DH-YKS4941剩余電流式電氣火災監控探測器概述

　　DH-YKS4941系列電氣火災監控探測器使用AC220V供電，具有2路剩余電流檢測信號輸入、2路溫度檢測信號輸入、2路控制節點輸出，工作穩定可靠。既可以獨立使用，實現報警及控制功能；又可以連接到DH-YKS4900電氣火災監控設備的總線上，組成電氣火災監控系統。
二、DH-YKS4941剩余電流式電氣火災監控探測器技術指標

型號     DH-YKS4941
工作電壓     AC220V50Hz
工作電流     ≤10mA
設定報警電流     0mA～999mA
設定報警溫度     55℃～140℃
控制節點容量     3A/250VAC,3A/30VDC
報警記錄     100條歷史報警記錄
互感器剩余電流檢測     0～1000mA
互感器過線電流     50A～1000A
互感器過線電壓     工作溫度     -10～+50℃
相對濕度     ≤95%不凝露

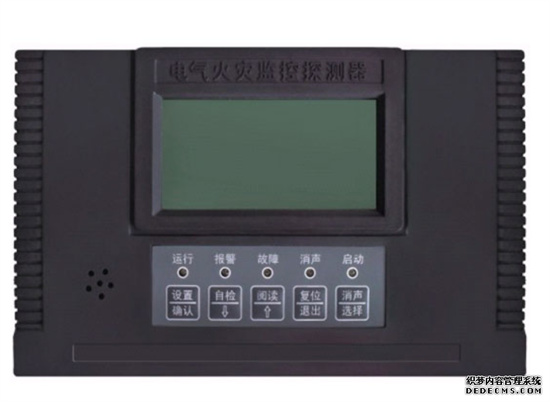

三、DH-YKS4941剩余電流式電氣火災監控探測器面板說明

　　1、按鍵說明
設置/確認：進入設置菜單；操作項目的確認。
自檢/↓：檢查指示燈和聲響；“↓”鍵遞減。
閱讀/↑：預覽已設置項；“↑”鍵遞增。
復位/退出：清除報警、控制等信息，使探測器恢復到正常監控狀態；
退出當前設置界面。
消聲/選擇：停止探測器的報警聲響；切換設置選項。
注：按鍵的具體功能和操作方法請參閱其它章節的詳細說明。
2、指示燈說明
運行：閃亮處于運行狀態。
報警：處于報警狀態。
故障：處于故障狀態。
消聲：消除聲響。
啟動：處于啟動狀態。
四、DH-YKS4941剩余電流式電氣火災監控探測器接線說明

接線端子說明
總線信號端子（Z1、Z2）：與DH-YKS4900電氣火災監控設備配套使用時，連接到DH-YKS4900電氣火災控制設備的總線上。
剩余電流檢測輸入端子（CH1、CH2）：連接剩余電流互感器的端子。
注意：線長＜3米。
溫度檢測輸入端子（CH3、CH4）：連接溫度傳感器。
控制節點——常開1、常開2（J1、J2）：用來控制斷路器的脫扣及報警信號輸出。
PE、N、L：外接AC220V，用于探測器的供電。
